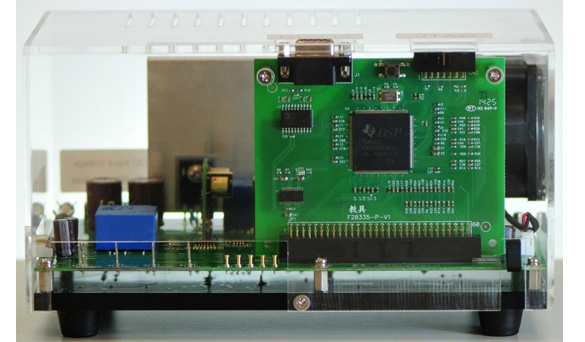

PEK-120 降压式转换器模块

实现降压式转换器多种实验，从开环、单环控制、双环控制、光伏系统MPPT(最大功率点追踪) 等实验

硬件电路上的测试点，提供真实波行呈现，可与原理、仿真相互验证

提供电力电子之分析、设计、仿真与实作验证

可与PC端联机，实时观测DSP内部波形、并可实时控制内部参数

可让DSP代码撰写的基础学员能轻松完成程序撰写，快速进入数位控制颌域

提供完备的实验教材、教具各电路图档、DSP硬体规划方法、设定及程序烧录方法、详尽的实验电路原理与设计

PEK-120电力电子实验模组是以电路分析、设计、模拟、实验等过程进行问题导向学习，根据转换器规格进行量化设计其电力电路与控制器，并藉由PSIM模拟验证，SimCoder撰写程式过程，让使用者更深入了解Buck DC-DC Converter之相关技术。电力转换器采用数位控制是目前工业界产品的发展趋势，数位控制可以提升电力转换器的功能及其性能，提高产品的附加价值，越来越多的电力转换产品已开始采用数位控制技术。本教具的目的在提供电力转换器采用数位控制的学习平台，让使用者透过PSIM软体，藉由模拟控制方式学习电力转换器的原理、分析及设计外，亦可透过PSIM之SimCoder工具将控制电路转换为数位控制程式，并可实际将DSP取代之电路再做一次模拟，最后并可透过模拟验证过之控制程式烧录于DSP晶片中，再透过DSP作控制及通讯，以验证所设计电路及控制器之正确性。

PSIM为一专门为各式电力电子、马达驱动及电力转换等系统所设计之模拟软体，具有模拟、设计及硬体电路实现等全方位能力，其特点为：功能全面、元件完整、模拟速度快、模拟结果精确、容易使用等。

PEK-120是降压式转换器开发套件，可实现以下5个实验：

实验1：脉波宽度调变(Pulse Width Modulation, PWM)

学习PWM切换之原理、Buck converter之工作模式，开回路电压及电流量测方法，TI F28335 DSP IC脚位规划、DSP之PWM及A/ D模组设定、RS232监控DSP内部信号之方法等。

实验2：电压模式控制(Voltage mode control)

学习单一回路控制Buck converter之模型推导、电压回路误差放大器设计、控制器数位化方法、硬体规划及SimCoder程式撰写等。

实验3：电流模式控制(Current mode control)

学习Buck converter之双回路控制方法，电流模式控制之converter小信号模型、电流回路及电压回路控制器设计、硬体规划及SimCoder程式撰写等。

实验4：光伏(PV)最大功率点追踪控制(PV MPPT control)

学习PV模组特性、各式MPPT方法、扰动观察法之SimCoder程式撰写及增量电导法之SimCoder程式撰写等以及实际验证等。

实验5：光伏电池充电器(PV Battery charger)

学习结合MPPT控制器与电池三阶段控制器之PV电池充电器控制方法，SimCoder程式撰写等以及实际验证等。

注意：实验4及实验5需搭配具PV Panel Emulator功能之直流电源，可搭配PSW 160-7.2并选配PV模拟器。
