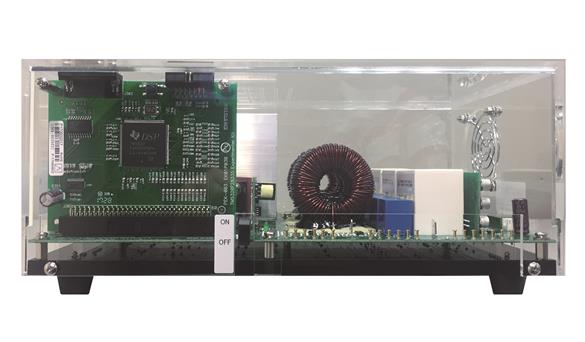

PEK-130三相逆变器模块

实现三相逆变器各实验，从开环到闭环、再到并网，还有电力滤波器等实验

硬件电路上的测试点，提供真实波行呈现，可与原理、仿真相互验正

提供电力电子之分析、设计、仿真与实作验证

可与PC端联机，实时观测DSP内部波形、并可实时控制内部参数

可让DSP代码撰写的基础学员能轻松完成程序撰写，快速进入数位控制颌域

提供完备的实验教材、教具各电路图档、DSP硬体规划方法、设定及程序烧录方法、详尽的实验电路原理与设计

电力转换器采用数位控制是目前工业界产品的发展趋势，数位控制可以提升电力转换器的功能及其性能，提高产品的附加价值，越来越多的电力转换产品已开始采用数位控制技术。本教具的目的在于提供电力转换器采用数位控制的学习平台，让使用者透过PSIM软体，藉由模拟方式学习电力转换器的原理、分析及设计外，亦可透过PSIM之SimCoder工具将控制电路转换为数位控制程式，并可实际将以DSP取代之电路再作一次模拟，最后并可透过模拟验证过之控制程式烧录于DSP晶片中，再透过DSP作控制及通讯，以验证所设计电路及控制器之正确性。

PEK-130为全数位控制之三相逆变器(Inverter)开发模块，主要训练研究人员针对电路分析、设计、模拟及实验等过程进行问题导向之学习，根据转换器规格进行量化设计其电力电路与控制器，并籍由PSIM模拟验证，SimCoder撰写程式过程，让使用者更深入了解三相逆变器之相关技术。

PSIM是专为电力电子、马达驱动及电力转换等系统所设计之模拟软体，具有模拟、设计及硬体电路实现等全方位能力，其特点包含：功能全面，元件完整、模拟速度快、模拟结果精确及容易使用等，是目前国际上学术与产业常用之教学与研究软体。

实验1：三相正弦脉宽调变逆变器(Three Phase SPWM Inverter)

主要学习三相SPWM、SVPWM及零序注入之原理，透过PEK-130模块了解电压及电流之量测方法，同时学习TI F28335 DSP IC脚位、PWM及A/D硬体之设定，并了解如何利用RS-232进行DSP内部信号之控制与量测。

实验2：三相独立式逆变器(Three Phase Stand-alone Inverter)

主要学习三相逆变器之建模，并学习电压回路及电流回路控制器之设计，针对硬体进行规划后透过SimCoder进行程式撰写。

实验3：三相市电并联逆变器(Grid Connected Three Phase Inverter)

了解三相市电并联逆变器基本原理及结构，同时学习三相并联逆变器之锁相回路设计方法，并学习电压回路及电流回路控制器设计，针对市电并联逆变器进行规划后透过SimCoder进行程式撰写。

实验4：三相主动式电力滤波器(Three Phase Active Power Filter)

了解谐波电流及虚功率补偿方法，并学习补偿电流计算电路及电流控制器之控制方法，透过SimCoder进行程式撰写。

实验5：三臂式单相整流器-逆变器(Single-phase Three-arm Rectifier-Inverter)

了解UPS之工作模式，学习逆变器电压回路及电流回路设计，学习整流器直流电压控制回路设计，透过SimCoder进行程式撰写。
